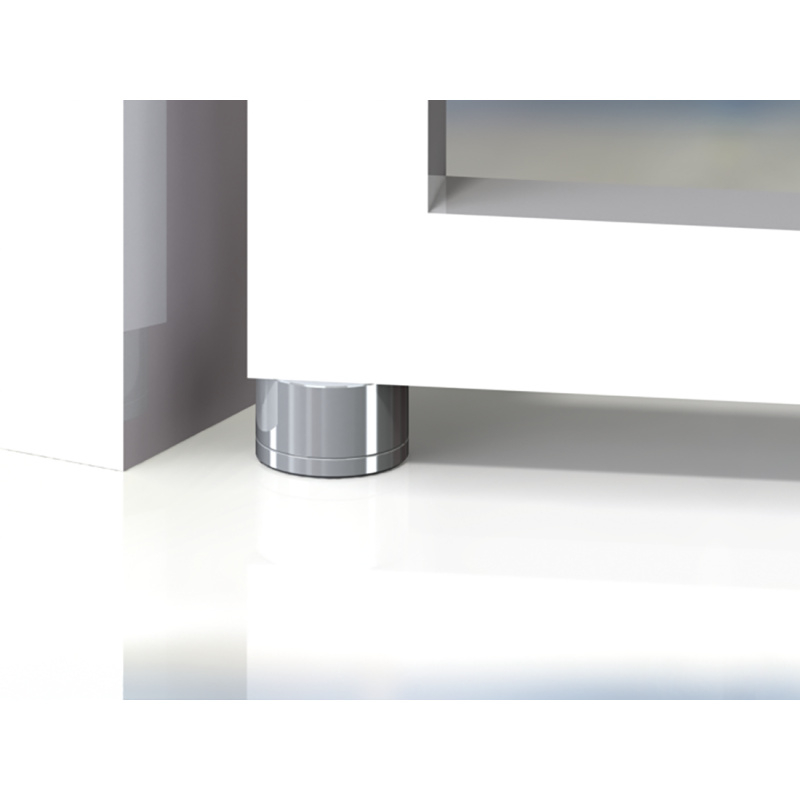

CAIS AB 70 L is de grotere en aanzienlijk zwaardere broer van de AB 50 L. Dit is een extreem robuust onder-scharnier met ingebouwde lagers (type kegellager 30206), ontworpen om de zwaarste industriële en residentiële draaipoorten (vleugelpoorten) op te vangen.

Technische specificaties:

• Draagvermogen: Maximaal 1000 kg per poortvleugel (sommige catalogi hanteren een piekbelasting tot circa 2300 kg afhankelijk van de poortconfiguratie).
• Functie: Ondersteunend lagerscharnier (Lower Bearing Hinge).
• Lager: Uitgerust met een zwaar axiaal kegellager en een NBR 70Sh stofdichte O-ring om vuil en vocht buiten te houden.
• Materiaal: Onbehandeld, hoogwaardig lasbaar staal (C45).

Afmetingen van het scharnier:

• Buitendiameter (Ø): 68 mm (vaak commercieel afgerond naar 70 mm of gespecificeerd op de uiterste lasrand als 72 mm).
• Hoogte wiel-/lagerblok (C): 41 mm.
• Eigen gewicht: 0,98 kg per stuk.

Net als bij de kleinere variant wordt dit onderscharnier in de praktijk gecombineerd met de CAIS AB 70 A, het bijbehorende bovenscharnier dat zorgt voor de geleiding aan de bovenzijde van de poortpaal.
